Cabeamento Estruturado

Entende-se por rede interna estruturada aquela que é projetada de modo a prever uma infra-estrutura que permita evolução e flexibilidade para serviços de telecomunicações, sejam de voz, dados, imagens, sonorização, controle de iluminação, sensores de fumaça, controle de acesso, sistema de segurança, controles ambientais (ar-condicionado e ventilação) e considerando-se a quantidade e complexidade destes sistemas, é imprescindível a implementação de um sistema que satisfaça às necessidades iniciais e futuras em telecomunicações e que garanta a possibilidade de reconfiguração ou mudanças imediatas, sem a necessidade de obras civis adicionais.

Os tipos de redes

Podem ser projetadas, desde um único local com poucos ou até somente dois PC's, redes para servir organizações de todos os tamanhos e também corporações internacionais que reúnem milhares de estações de trabalho.

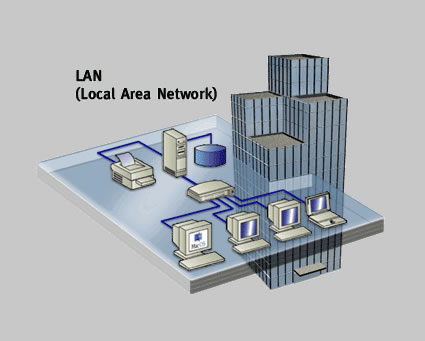

A LAN
Em distâncias curtas, por exemplo, dentro de uma área geográfica pequena como um edifício, você pode criar uma LAN (Local Area
Network). Uma rede é chamada de LAN quando nós estamos
conectando PC's em um só local, um edifício comercial por exemplo.
Uma LAN é composta de nodos(ou seja, "nós", um termo bastante estranho para um dispositivo eletrônico) de rede como um
computador, impressora ou uma máquina de fac-símile. (Um nodo é qualquer PC ou periférico que se conecta à rede.)
Quando você conecta estes nodos juntos você tem uma rede. Para negócios pequenos uma LAN é o que você precisa para conectar
seus PC's.

As principais vantagens de uma LAN são:

- Compartilhar banco de dados, softwares, discos rígidos e periféricos
para vários departamentos;
- Interligar bancos de dados de diferentes áreas ou departamentos;
- Prover de um meio eficiente de comunicação e trânsito de mensagens - Correio Eletrônico.
- Tornar o sistema de computação descentralizado;
- Eliminação de Main-Frames.

As principais características das LAN's são:

- Altas taxas de transmissão;
- Baixa taxa de erro;
- Propriedade privada;
- Acesso privado;
- Vários tipos de protocolos.

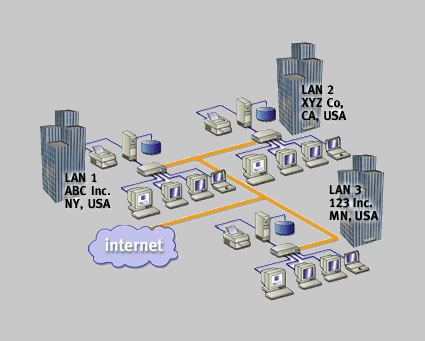

WANs e a World Wide Web (www)

Uma rede que conecta uma LAN a outra LAN por uma área geográfica grande como uma cidade ou país é chamada de WAN (Wide Area
Network). Uma WAN pode transmitir informações por linhas telefônicas, microondas, ou satélites. Mas o preferido é via fibra óptica.
LANs e WANs são redes privadas. Elas interconectam as pessoas
dentro de suas organizações.
Fora do reino destas redes privadas está a Internet - uma enorme,
WAN pública. A Internet une PCs em universidades, centros de
pesquisa, e companhias pelo globo.
Como as redes tornaram-se mais poderosas e são conectadas mais empresas e usuários domésticos diariamente, a Internet servirá
como um ponto de contato entre a sua companhia, seus
fornecedores e clientes



Equipamentos

Dentro de uma rede de telecomunicações, pública ou privada, iremos encontrar vários tipos de acessórios e equipamentos, para que possamos entender como funciona uma rede de telecomunicações, vamos concentrar nosso estudo em rede de telecomunicações privada, que atende um edifício comercial, com muitos usuários, dotados de vários tipos de facilidades, tais como:

Componentes e Equipamentos de uma Rede Local

Para que uma Rede Local possa trabalhar adequadamente, necessitamos de alguns componentes vitais, estes componentes, podem ser divididos em 4 grupos:

Estes equipamentos faram que uma ou mais Redes funcionem adequadamente. Os Principais componentes de cada grupo são:

Equipamentos de Redes

São os equipamentos que fazem com que as informações sejam compartilhadas de forma correta, ou sejam, interpretam os sinais digitais, através de padrões e protocolos, e encaminham-nos ao seu destino.

Os principais são:

Periféricos

São chamados de Periféricos os equipamentos que servem de suporte a uma Rede, dentre estes os principais são:

Softwares

São programas, como Sistema Operacional da Rede (Network Operational System) que permite que os computadores interligados na Rede executem seus programs. Muitos desses programas permitem o compartilhamento dos dispositivos periféricos através da Rede, porém a principal função do sistema é a de gerenciar e administrar logicamente a mesma.

Cabeamento de Rede

É o meio físico por onde circulam os sinais entre o Servidor, as Estações de Trabalho e os Periféricos, podem ser de vários tipos.

É no Cabeamento de Rede onde concentram-se o maior número de problemas, em parte pela qualidade dos componentes e por outra parte, pelo tipo de Cabeamento adotado.

A Evolução do Cabeamento

Até o final dos anos 80 todos os sistemas de cabeamento serviam apenas a uma aplicação, ou sejam, eram sistemas dedicados, estes sistemas eram sempre associados à um grande fabricante, que mantinha um tipo de processamento centralizado, isto gerava um grande problema, caso houvesse necessidade de migrar-se de uma aplicação para outra, abandonava-se o sistema antigo, e instalava-se um novo sistema, gerando um acumulo de cabos, terminações e equipamentos ociosos. As taxas de transmissão estavam limitadas ao no máximo 16MB/s.

No início de 1985, preocupadas com a falta de uma norma que determinasse parâmetros das fiações em edifícios comerciais, os representantes das industrias de telecomunicações e informática solicitaram para a CCIA – Computer Communication Industry Association, que fornecesse uma norma que abrangesse estes parâmetros, ela solicitou então para a EIA – Eletric Industry Association, o desenvolvimento desta norma, em julho de 1991 saía a 1ª versão da norma publicada como EIA/TIA 568, e subseqüentemente, vários boletins técnicos foram sendo emitidos  e incorporados a esta norma. Em janeiro de 1994, foi emitido a norma que perdura até hoje e que saiu como EIA/TIA 568 A, sua versão foi atualizada em 2000.Com a emissão criação desta norma e suas complementares, 569, 606 e 607, houve uma mudança no modo de agir dos usuários  de sistemas, eles chegaram a uma conclusão, os sistemas de cabos deveriam ser integrados, o cabeamento deveria permitir o tráfego dos sinais independente do fabricante, da fonte geradora, ou do protocolo transmitido, este sistema deveria apresentar uma arquitetura aberta, não terem mais seu processamento Centralizado, deveria permitir à transmissão de sinais com altas taxas de transmissão,  cerca de 100MB/s ou mais.

Com a emissão da norma, o sistema de cabeamento com fibra óptica foi complementado e tornou-se escopo da mesma, tendo suas especificações de instalação, conectorização e testes executados dentro de rígidos padrões.

Definição de Sistema de Cabeamento Estruturado

Um sistema de cabeamento estruturado permite o tráfego de qualquer tipo de sinal elétrico de áudio, vídeo, controles ambientais e de segurança, dados e telefonia, convencional ou não, de baixa intensidade, independente do produto adotado ou fornecedor.

Este tipo de cabeamento, possibilita mudanças, manutenções ou implementações de forma rápida, segura e controlada, ou seja toda alteração do esquema de ocupação de um edifício comercial é administrada e documentada seguindo-se um padrão de identificação que não permite erros ou dúvidas quanto aos cabos, tomadas, posições e usuários.

Para estas características sejam conseguidas, existem requisitos mínimos relativos à distâncias, topologias, pinagens, interconectividade e transmissão, permitindo desta forma que atinja-se o desempenho esperado.

Tendo base base que um sistema de cabeamento estruturado, quando da instalação, está instalado em pisos, canaletas e dutos, este sistema deve se ter uma vida útil de no mínimo 10 anos, este é o tempo médio da vida útil de uma ocupação comercial.

Composição de um Sistema de Cabeamento Estruturado

Um sistema de cabeamento estruturado compõem-se de 6 sub-sistemas, cada qual tendo suas próprias especificações de
instalação, desempenho e teste.

Os sub-sistemas estão especificados abaixo:

  1. Cabeamento Horizontal (Horizontal Cabling);

  2. Área de Trabalho (Work Area);

  3. Cabeamento Vertical (Back Bone);

  4. Armário de
    Telecomunicações (Telecommunications
    Closet);

  5. Sala de Equipamento (Equipments Room);

  6. Entrada de Facilidades (Entrance Facilities).



Cabeamento Horizontal (Horizontal Cabling)

Definição Geral

É a parte do sistema de cabeamento estrutura que contém a maior quantidade de cabos instalados, estende-se da tomada de telecomunicação instalada na área de trabalho até o armário de telecomunicação. É chamado de horizontal devido aos cabos correrem
no piso, suspensos ou não, em dutos ou canaletas.

Área de Trabalho (Work Area)

Área de trabalho, também chamada no inglês de work area, é o local
onde o usuário começa à interagir com o sistema de cabeamento estruturado, é neste local que estão situados seus equipamentos de trabalho, estes equipamentos podem ser:

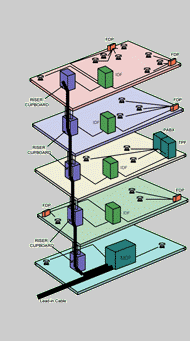

Cabos Verticais (BackBone Cabling)

A função básica dos cabos verticais ou backbone cabling é interligar
todos os armários de telecomunicação instalados nos andares de um edifício comercial (backbone cabling) ou vários edifícios comerciais
(campus backbone), onde também serão interligadas as facilidades
de entrada (entrance facilities).

A topologia adotada para os Cabos Verticais é a Estrela.

Os principais fatores a serem considerados quando de dimensionamento dos cabos verticais são:

Armário de Telecomunicação (Telecommunication Closet)

Quando instalamos todos os cabos do cabeamento horizontal, fazemos sua instalação em cada área de trabalho e na outra ponta, no hardware
de conexão escolhido. Este hardware de conexão deve ser protegido
contra o manuseio indevido por parte de pessoas não autorizadas, para que isto não aconteça, instalamos todos os hardwares de conexão, suas armações, racks, e outros equipamentos em uma sala destinada para
esta função locada em cada andar, esta sala é chamada de armário de telecomunicação (telecommunication closet).

Um armário de telecomunicações deve ser instalado levando-se em conta algumas premissas:

Sala de Equipamentos (Equipments Room)

A sala de equipamentos é o espaço reservado dentro do edifício ou área atendida onde esta instalado o distribuidor principal de telecomunicações, que irá providenciar a interconexão entre os cabos do armário de telecomunicações, backbone cabling ou campus backbone, com os equipamentos de rede, servidores e os equipamentos de voz (PABX).

Existem algumas regras que devem ser seguidas quando da instalação da sala de equipamentos:

Facilidades de Entrada (Entrance facilities)

As facilidades de entrada estão relacionadas com os serviços que estarão disponíveis para o cliente, estes serviços podem ser de:
